  隨著科技的發展，電子產品也越來越多，充電也成了一個問題如怎么充電能不損壞電池，怎么充電能使用更久，怎么充電能節約電能。下面給大家介紹一種鋰電池保護板，經過測試和實踐證明，該保護板的保護功能完善，工作穩定，性價比高。

現在我們就來談?wù)劧趧?dòng)力鋰電池成組使用時，各節鋰電池均要求充電過電壓、放電欠電壓、過流、短路的保護，充電過程中要實現整組電池均衡充電的問題，設計了采用單節鋰電池保護芯片對任意串聯數的成組鋰電池進行保護的含均衡充電功能的電池組保護板。

當鋰電池組串聯充電時，每個電池應該均等充電，否則會影響整個電池的性能和壽命。常用的均衡充電技術有恒定分流電阻均衡充電、通斷分流電阻均衡充電、平均電池電壓均衡充電、開關電容均衡充電、降壓型變換器均衡充電、電感均衡充電等?，F(xiàn)有的單鋰電池保護芯片不具備均衡充電控制功能，多節鋰電池保護芯片均衡充電控制功能需要外接CPU，通過與保護芯片（如I2C總線）的串行通信來實現。增加了保護電路設計的復雜性和難度，降低了系統的效率和可靠性。并且增加了功耗。 鋰電池保護板均衡充電基本工作原理：

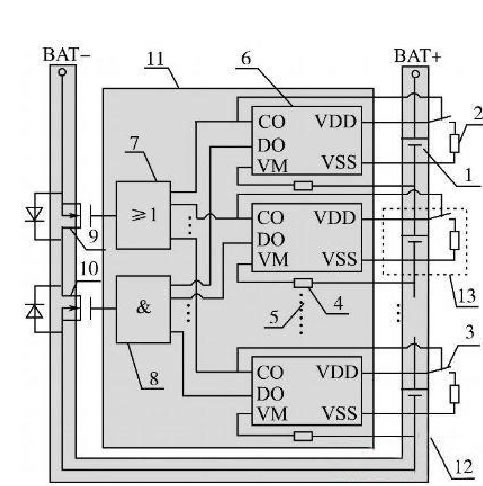

 在采用單片鋰電池保護芯片設計的鋰電池組保護板平衡充電原理圖中：1為單鋰離子電池；2為充電過電壓分流放電支路電阻；3為分流放電支路控制開關裝置；4為過流檢測保護電阻；5省略鋰電池保護芯片和電路連接部分；6是單個鋰電池保護芯片（一般包括充電控制引腳CO、放電控制引腳DO、放電過電流和短路檢測引腳VM、電池正端VDD、電池負端VSS）；7在充電過電壓保護信號被光耦隔離后形成在并聯關系驅動主電路中充電用MOS管柵極；8為放電欠壓、過流和短路保護信號被光耦隔離形成串聯關系驅動為主電路中放電控制用MOS管柵極;，9為充電控制開關；10為放電控制開關；11為控制電路；12為主電路；13為分流放電支路。單個鋰電池的保護芯片的數量根據鋰電池組的電池?cái)?shù)量來確定，串聯使用以保護相應的單個鋰電池免于充電、放電、過電流和短路。在充電保護的同時，利用保護芯片控制并聯放電支路的開關實現均衡充電。該方案不同于傳統的在充電器端進行均衡充電的方法，降低了鋰電池充電器的設計應用成本。

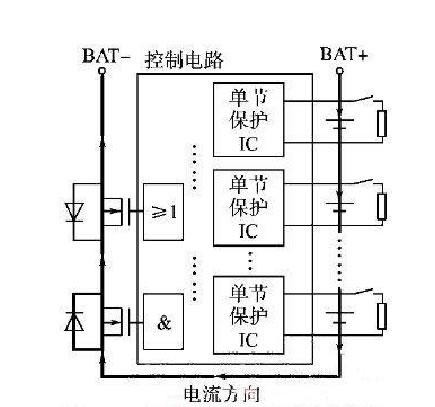

當鋰電池組充電時，外接電源正負極分別接電池組正負極BAT+和BAT-兩端，充電電流流經電池組正極BAT+、電池組中單節鋰電池1～N、放電控制開關器件、充電控制開關器件、電池組負極BAT-，電流流向如圖

系統中控制電路部分單節鋰電池保護芯片的充電過電壓保護控制信號經光耦隔離后并聯輸出，為主電路中充電開關器件的導通提供柵極電壓;如某一節或幾節鋰電池在充電過程中先進入過電壓保護狀態，則由過電壓保護信號控制并聯在單節鋰電池正負極兩端的分流放電支路放電，同時將串接在充電回路中的對應單體鋰電池?cái)嚯x出充電回路
